Rail portail coulissant, guide d’achat pour une installation durable

Grincement au petit matin, portail bloqué après la première tempête, dans la majorité des cas le coupable se cache sous la ligne de passage : le rail qui supporte chaque kilo, chaque rafale, chaque choc. Avant de plancher sur la motorisation ou la couleur du tablier, le choix de ce profil métallique détermine la durée de vie de l’ensemble comme la sécurité du passage. Ce guide passe au crible rails à visser, à sceller ou encastrés, sections, matériaux et bonnes pratiques de pose pour que votre portail coulissant roule droit sans broncher année après année.

Pourquoi le rail portail coulissant conditionne la durabilité

Rôle du rail dans la stabilité et la sécurité

Le rail joue le rôle de fondation mobile : il concentre les efforts de tout le portail et garantit l’alignement des vantaux sur la longueur. Un rail bien dimensionné maintient la ligne droite à ±2 mm sur 3 m, limite les cisaillements aux galets et empêche tout débordement du portail, même lors des rafales de vent ou des coups de portière. En pratique, la charge supportée par les rails galvanisés de gamme courante dépasse 600 kg, tandis qu’un profil lourd type GV94 encaisse jusqu’à 2 800 kg. Avec un coefficient de sécurité de 1,5 à 2, on prévient le flambage du rail, mais aussi le déraillement qui reste la principale cause d’accidents domestiques sur ce type de fermeture. La pente de 1 %, recommandée vers l’extérieur, assure l’évacuation de l’eau, limite la corrosion interne et évite la stagnation de poussières. En combinant ces trois paramètres—alignement, charge admissible, drainage—le rail devient le premier verrou de sécurité, bien avant la motorisation ou la serrure.

Contraintes mécaniques et vieillissement à prévoir

Un portail coulissant effectue plusieurs milliers de cycles d’ouverture par an. À chaque passage, le rail absorbe :

• la charge statique du portail et des accessoires (crémaillère, moteur),
• les chocs ponctuels dus à la fermeture,
• les variations dimensionnelles provoquées par les écarts de température,
• les agressions extérieures : abrasion des galets, poussières, sels marins, ruissellement.

Ces sollicitations creusent progressivement la gorge, fatiguent la soudure ou les fixations et ouvrent la voie à la corrosion. Les rails galvanisés reçoivent en moyenne 275 g de zinc par mètre carré : hors zone littorale, ce traitement retarde la perforation pendant une vingtaine d’années, mais il s’use plus vite si l’eau stagne ou si une charge non prévue s’ajoute. L’inox 316L triple la durée de vie en atmosphère salée, tandis que l’aluminium perd en capacité de charge au-delà de 300 kg. L’étude SAV d’un fabricant montre qu’un rail sous-dimensionné ou mal ancré génère un appel sur cinq, bien avant les pannes de moteur. Anticiper poids, environnement, cycles et entretien réduit donc le vieillissement prématuré et prolonge la durée de service sans surcoût majeur.

Les trois types de rail portail coulissant à connaître

Rail à visser avantages et précautions

Le rail à visser s’installe directement sur une dalle existante ou sur la longrine béton sans attendre la prise du mortier. C’est le favori des chantiers de rénovation ou des terrains déjà enrobés, car il évite la démolition du revêtement. Comptez un temps de pose divisé par deux par rapport au scellement, une simple perceuse et des chevilles à expansion suffisent. Le rail peut être dévissé pour un entretien lourd ou un remplacement, un argument apprécié des services SAV.

Quelques règles protègent la longévité : • placer des entretoises de 2 mm tous les deux mètres pour absorber la dilatation. • respecter l’alignement : la tolérance admise reste ±2 mm sur trois mètres, au-delà le portail force. • choisir des fixations inox ou galvanisées en environnement marin. • appliquer la pente de 1 % vers l’extérieur pour drainer l’eau, faute de quoi la corrosion interne accélère. Au-delà de 600 kg, la plupart des fabricants conseillent de passer à un rail à sceller plus rigide.

Rail à sceller quand le privilégier

Le rail à sceller est coulé dans la longrine béton pendant la phase gros œuvre. Il devient solidaire de la maçonnerie, ce qui lui permet d’encaisser sans broncher le passage de portails dépassant la tonne ou les à-coups des motorisations rapides. Il s’impose aussi sur les sols instables : graviers, terrains en pente prononcée, zones soumises au gel.

Pour qu’il tienne ses promesses, misez sur un béton dosé à 350 kg de ciment par mètre cube et une longrine de 20 cm de large minimale. Le rail doit dépasser de 5 mm le niveau fini pour rester dégagé des saletés. La section doit être choisie avec un coefficient de sécurité de 1,5 (poids du portail ×1,5) afin d’éviter tout flambement. Une vérification d’alignement pendant la prise du béton évite les mauvaises surprises : corriger une variation au burin après séchage relève du cauchemar.

Rail encastré et accessibilité PMR

Dernier né de la famille, le rail encastré se noie dans le revêtement final pour finir affleurant. Résultat : zéro ressaut, passage fluide pour fauteuils roulants, poussettes et vélos. C’est la solution à privilégier devant les bâtiments recevant du public ou lorsque les occupants recherchent une circulation sans obstacle.

Le revers de la médaille concerne l’entretien. Un rail encastré se transforme vite en gouttière si l’on néglige le balayage et le drainage. Prévoir une découpe en V sur les latéraux du béton, ou bien des trous d’évacuation tous les cinquante centimètres, limite la stagnation d’eau. Le gain esthétique est réel, mais la pose réclame une maçonnerie millimétrée et des galets adaptés à gorge large pour éviter le coincement des graviers. Respecter ces détails garantit une accessibilité durable sans compromettre la fluidité du portail.

Matériaux du rail acier galvanisé inox ou aluminium

Résistance à la corrosion selon l’environnement

Acier galvanisé : le bain de zinc Z275, soit 275 g/m², tient en moyenne vingt ans en atmosphère urbaine ou rurale, dès l’instant où le rail est dégagé de la boue et qu’une pente d’1 % évacue l’eau. Le même rail exposé aux embruns salins rouille dès la cinquième ou sixième année, le sel perçant la couche de zinc par capillarité.

Inox 316L : à moins de cinq kilomètres du littoral, il reste la valeur sûre. Le molybdène intégré à l’alliage forme un film passif très stable qui résiste aux chlorures. Un simple rinçage à l’eau claire après les grands coups de vent suffit à préserver l’aspect métal brossé pendant trois décennies. Sa rigidité comparable à l’acier évite toute déformation sous charge.

Aluminium 6060 : l’oxyde naturel verrouille l’oxygène, d’où une bonne tenue hors zone côtière. L’aluminium marque toutefois plus vite sous l’action du sable ou des roues métalliques. Dans un jardin gravillonné, un léger voile blanc (corrosion de surface) apparaît au bout de huit à dix ans, sans fragiliser la structure. Un galet à bandage polyamide limite ce phénomène.

Charge admissible et coefficient de sécurité conseillé

Les fabricants testent leurs rails sur banc dynamique : acier galvanisé atteint 2 800 kg pour une section GV94, l’inox égale ces performances à épaisseur identique, tandis que l’aluminium se limite à 300 kg, cible idéale pour un portail léger en lames creuses.

• Portail résidentiel : 100 à 200 kg, rail galva 60 × 14 mm ou alu extrudé, galets Ø60 mm.
• Portail collectif : 200 à 600 kg, rail galva ou inox 70 × 18 mm, galets Ø80 à 120 mm.
• Industriel : > 600 kg, acier galva lourd ou inox, gorge V 16/20 mm, galets Ø160 mm.

Pour limiter les retours SAV, les fabricants préconisent un coefficient de sécurité de 1,5 à 2. Autrement dit, un portail de 400 kg doit reposer sur un rail capable de 600 à 800 kg. Ce delta absorbe les chocs à l’ouverture, la prise au vent et l’augmentation ponctuelle de charge quand la pluie ou la neige s’amasse sur le tablier.

Impact sur le prix et l’empreinte carbone

Le budget suit la courbe des performances : comptez 25 €/m en aluminium, 30 €/m en acier galvanisé et plus de 60 €/m en inox 316L. Les rails lourds de 3 mm d’épaisseur pèsent 3,2 kg/m, ce qui fait grimper la facture de transport, surtout pour l’inox.

Côté carbone, un kilo d’aluminium primaire émet environ 8 kg CO₂e, l’acier galvanisé 1,8 kg, l’inox 2,9 kg. Rapporté à la durée de vie, l’écart se resserre : un rail galva remplacé deux fois en milieu salin émet autant qu’un rail inox posé une seule fois. Pour un site industriel éloigné du littoral, l’acier galvanisé reste donc le meilleur compromis prix, CO₂ et robustesse. Sur la côte, l’inox absorbe son surcoût grâce à l’absence de remplacement avant trente ans.

Dimensionner son rail de guidage portail

Calcul rapide poids portail versus section rail

Commencez par estimer le poids réel du portail : surface (m²) × densité du matériau (alu 15 kg/m², acier 30 kg/m², bois exotique 20 kg/m²) puis ajoutez 10 % pour la quincaillerie. Appliquez ensuite le coefficient de sécurité 1,5 recommandé par la plupart des fabricants. Un battant acier de 3 m × 1,8 m pèse par exemple 162 kg, soit 243 kg avec marge. Référez-vous alors aux charges admissibles des rails :

• Rail section 60 × 12 mm : jusqu’à 180 kg
• Rail section 70 × 12 mm : jusqu’à 300 kg
• Rail section 90 × 15 mm (type GV94) : jusqu’à 600 kg
• Au-delà, passer sur un double rail ou un profil sur mesure

Gardez toujours un œil sur la longueur : plus le portail est long, plus le fléchissement augmente. Un rail de 4 m sous un vantail de 250 kg nécessite souvent la section supérieure, même si le poids semble compatible sur le papier.

Choisir la gorge V U ou ronde

La gorge conditionne la façon dont les galets travaillent et comment le rail reste propre.

• V 90° : auto-centrage, évacuation des graviers par les arêtes, idéal pour un usage fréquent. Présente un léger bruit de roulement.
• U : flancs verticaux qui protègent les galets, bon choix pour les sites exposés au vent ou aux feuilles. Demande un nettoyage plus régulier car la saleté reste dans la cuvette.
• Ronde Ø16 ou Ø20 mm : montage rapide, tarif attractif, parfait pour petits portails alu ou bois de moins de 150 kg. Limité dès que la motorisation arrive ou que le trafic est soutenu.

L’acier galvanisé domine pour V et U. En bord de mer, la même géométrie existe en inox 316 pour éviter les points de rouille dans la gorge.

Association rail galets et crémaillère motorisée

Un rail bien dimensionné ne sert à rien sans galets adaptés. Vérifiez trois points :

1. Correspondance gorge/roulement : galet V pour rail V, galet U pour rail U. Mélanger les formes augmente l’usure par point de contact.
2. Diamètre du galet : plus il est grand, plus l’effort au démarrage chute. Ø80 mm suffit jusqu’à 300 kg, Ø120 mm assure une marge confortable au-delà.
3. Plaquette de fixation : réglable en hauteur pour aligner parfaitement la crémaillère motorisée au pignon du moteur. Un décalage de 1 mm crée un point dur qui abîme dents et roulements.

Pour la motorisation, choisissez une crémaillère nylon/acier modulable que l’on visse sur le profilage bas du portail. Les trous oblongs permettent de corriger l’alignement après coup une fois le rail fixé. Enfin, graissez harmonieusement rail, galets et crémaillère tous les trois mois, le moteur appréciera la baisse de résistance et le silence retrouvé.

Préparer le terrain pente et longrine béton

Tracer l’axe et respecter la pente de 1 pourcent

Commencer par tendre deux cordeaux à hauteur de finition : l’un marque l’axe du rail, l’autre matérialise la cote zéro du portail. La règle pratique issue des installateurs pros : axe du rail = largeur du rail divisé par deux, puis ajouter 60 mm de retrait côté poteau pour éviter le frottement du vantail. Un niveau laser ou une règle de 2 m équipée d’un niveau gradué 1 % permet d’inscrire la pente vers l’extérieur, soit 1 cm de dénivelé par mètre. Vérifier tous les 3 m une tolérance de ±2 mm. Tracer au sol à la bombe fluo, puis planter des piquets repérés « haut rail » et « bas rail » : ils serviront de gabarit pendant le coulage.

Dosage du béton et ferraillage minimum

Pour une longrine béton supportant un portail résidentiel, les entreprises retiennent le format 200 mm d’épaisseur sur 400 mm de largeur, posé sur sol stabilisé. Le béton C25/30 s’obtient avec un dosage de 350 kg de ciment par mètre cube, soit environ 1 volume de ciment, 2 volumes de sable 0/4, 3 volumes de gravier 4/20, eau jusqu’à consistance plastique (ratio eau/ciment ≈ 0,55). Ferraillage conseillé : 4 filants HA10 ligaturés par des cadres HA8 espacés de 25 cm, aboutage des barres sur 40 × Ø minimum. Avant la prise, vibrer ou tapoter la banche pour chasser l’air et garantir un lit parfaitement plat, puis noyer les tiges filetées M12 qui recevront le rail à visser ou laisser le dessus nu pour un rail à sceller.

Drainage et gestion des eaux pluviales

Une pente de 1 % ne suffit pas si l’eau stagne sous le rail. Prévoir un lit drainant de 10 cm de concassé 20/40 sous la longrine, posé sur un géotextile pour bloquer les fines. Sur l’arête externe, placer un drain PVC Ø100 mm perforé, lui-même gainé de géotextile, orienté vers un regard ou un caniveau. Le drain suit la même pente de 1 % que le rail. À la surface, un caniveau à grille galvanisée glissé devant le portail capte les ruissellements et évite les flaques qui gèlent en hiver. Terminer par un joint souple polyuréthane entre longrine et enrobé ou dallage : il absorbe la dilatation et empêche l’infiltration au pied du rail de guidage.

Pose pas à pas du rail portail coulissant

Outillage indispensable et contrôles préalables

Avant d’attaquer la fixation, vérifiez que la longrine béton est propre, sèche et respecte la pente de 1 % vers l’extérieur. Côté matériel, prévoyez :

• niveau laser ou niveau à bulle longue portée pour contrôler l’axe et la pente
• cordex et mètre ruban de 5 m pour reporter les repères
• perforateur SDS-Plus, forets béton Ø12 ou Ø14 mm selon les chevilles
• clé à cliquet ou à choc avec douilles métriques M8 à M12
• maillet caoutchouc, burin plat, balayette et soufflette pour dépoussiérer les perçages
• EPI : gants nitrile, lunettes, protection auditive

Contrôles préalables : mesurez la largeur totale du passage puis la longueur utile du rail (largeur de l’ouverture + 60 cm de dégagement). Posez le rail à blanc, vérifiez qu’il ne présente ni torsion ni bavure de galvanisation susceptibles d’user prématurément les galets.

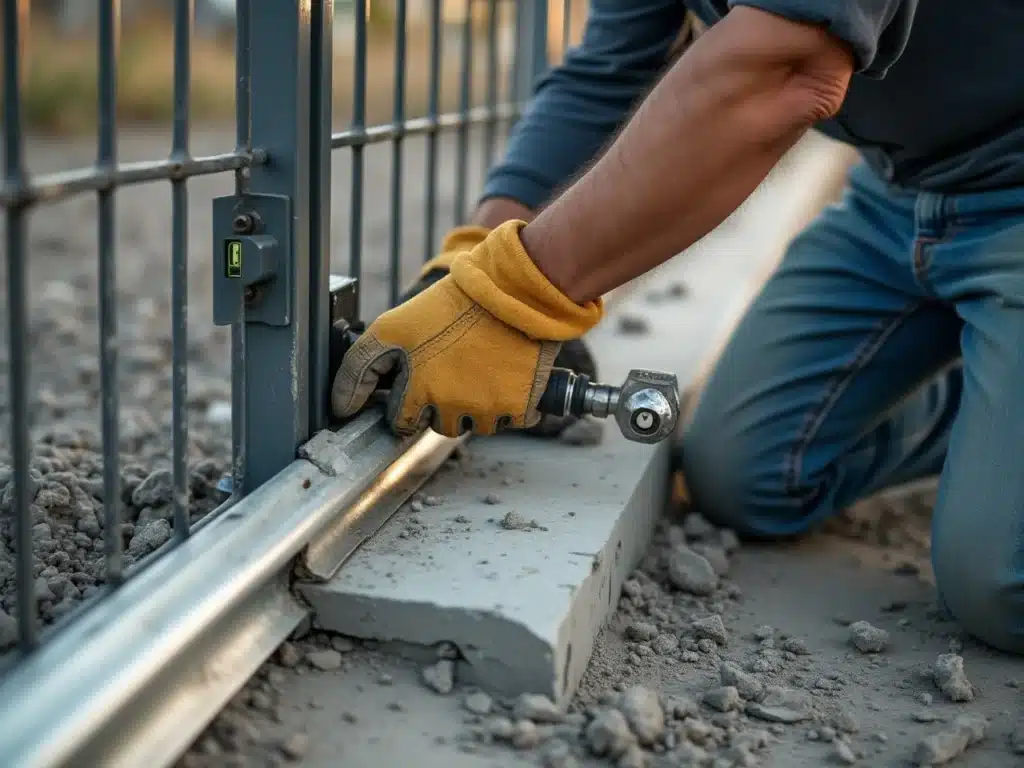

Fixations chevilles et scellement du rail

Rail à visser : marquez les points de perçage tous les 40 à 60 cm. Percez à la profondeur recommandée, soufflez chaque trou, insérez des chevilles à expansion inox ou acier zingué M8 ou M10 puis serrez les vis tête hexagonale avec rondelle large. Serrez progressivement afin de ne pas vriller le profilé. Une rondelle nylon peut isoler métal et béton pour limiter la corrosion.

Rail à sceller : préparez un mortier fluide (rapport eau-ciment 0,5) ou une résine de scellement pour pose rapide. Déposez un lit de 2 cm sous le rail, réglez l’altimétrie avec des piges de 4 à 6 mm placées tous les 80 cm. Pressez doucement le profilé au maillet, contrôlez l’alignement au laser, puis complétez le remplissage de part et d’autre. Joints de dilatation tous les 3 m avec un espace de 5 mm et silicone neutre pour casser la remontée d’humidité.

Vérifications finales d’alignement et de roulage

Un réglet aluminium de 3 m posé dans la gorge permet de vérifier la rectitude. La tolérance admise se limite à ±2 mm sur 3 m. Contrôlez également la pente générale : un niveau optique ou un niveau digital doit afficher 10 mm de différence sur 1 m. Ajustez en desserrant légèrement les fixations et en glissant une cale fine si besoin.

Installez maintenant les galets, introduisez le vantail et faites un aller-retour complet. Le portail doit rouler sans point dur ni bruit métallique suspect. Vérifiez enfin que le jeu entre bas de portail et sol reste constant sur toute la course, puis graissez légèrement la gorge pour un premier roulage silencieux. Le rail est prêt à encaisser des milliers d’ouvertures fermetures sans broncher.

Budget prix du rail et coût global sur vingt ans

Tableau des prix au mètre selon le matériau

Le galvanisé domine le marché résidentiel grâce à son rapport coût / charge. L’aluminium attire les portillons légers mais perd vite en rigidité lorsqu’il dépasse trois mètres. L’inox 316L reste imbattable en zone littorale, sa facture d’achat double toutefois celle d’un rail galva. Les sites marchands proposent généralement des barres de 2, 3 ou 4 m, un rail de 6 m pour un portail de 4 m revient donc à 180 € en acier galvanisé contre près de 420 € en inox.

Coût de maintenance et retour sur investissement

Le poste entretien pèse moins lourd qu’on l’imagine, mais son impact sur la longévité est déterminant. Nettoyage mensuel à la brosse, purges de feuilles et sable, puis lubrification trimestrielle. Le budget consommable flirte avec 15 € par an (dégraissant neutre, bombe de graisse PTFE). À ce rythme un rail galvanisé voit sa durée de vie grimper d’un tiers selon l’étude SAV du Portail Français.

Sur vingt ans, un ensemble galva de 6 m coûte : 180 € (achat) + 20 × 15 € (entretien) = 480 €. À pièce identique en inox : 420 € + 20 × 10 € (graisse spécifique moins fréquente) = 620 €. Rapporté à l’année, la différence se limite à 7 € mais l’inox évite le remplacement complet au bout de deux décennies. Conclusion, si le portail dépasse 400 kg ou s’expose aux embruns, l’inox offre un ROI favorable malgré un ticket d’entrée plus salé.

Aides financières et TVA rénovation

Le rail seul n’ouvre pas droit aux subventions énergie, mais deux leviers restent intéressants :

• TVA rénovation à 10 % quand la fourniture et la pose sont facturées par la même entreprise dans un logement achevé depuis plus de deux ans. La différence avec le taux normal rembourse souvent la moitié des consommables d’entretien sur vingt ans.
• Éco-PTZ et MaPrimeRénov’ ne concernent que la motorisation et l’automatisation sécurisée. Inclure le rail dans le lot “portail motorisé” permet cependant de profiter de la main-d’œuvre à taux réduit.

Dernier point, certaines communes allouent une subvention “accessibilité” pour un rail encastré facilitant le passage PMR, jusqu’à 300 € sur présentation de devis. Interroger la mairie évite de passer à côté de cette aide locale peu médiatisée.

Entretien et prévention des pannes du rail coulissant

Calendrier de nettoyage et lubrification

Une routine simple suffit à gagner plusieurs années de service. Les fabricants recommandent un nettoyage léger chaque mois et une lubrification tous les trois mois. Concrètement :

• Brosse métallique douce ou soufflette pour ôter feuilles, gravillons et sable. Insister sur la gorge où le galet roule.
• Chiffon imbibé d’eau savonneuse puis rinçage à l’éponge. Sécher pour éviter la stagnation.
• Tous les trois mois : graisser la gorge et les roulements avec un lubrifiant PTFE ou une graisse « spéciale coulissant extérieur ». Bannir les huiles moteur qui captent la poussière.
• Après un épisode neigeux ou tempête de sable, effectuer le nettoyage sans attendre le mois suivant.

Une étude SAV interne à un grand fabricant estime qu’un rail entretenu selon ce rythme voit sa durée de vie allongée d’environ 30 %. Un rappel sur le smartphone ou un post-it sur l’armoire du garage évite l’oubli.

Signes d’usure et actions correctives

Le rail parle avant de casser : encore faut-il écouter ses signaux.

• Cri squelette ou cliquetis lors du roulage : galets desserrés ou gorge encrassée, resserrer et nettoyer.
• Traînées noires ou copeaux métalliques dans la gorge : zinc arraché, début de corrosion. Poncer légèrement, appliquer un primaire galva puis une couche de peinture antirouille.
• Point plat sur le galet détecté au toucher : remplacer la roulette, le coût reste modique comparé au rail.
• Portail qui force sur les dix derniers centimètres : vérifier l’alignement, la longrine peut avoir bougé après un gel prolongé. Un calage millimétrique suffit souvent.
• Taches orange sous rail galvanisé : passage en atmosphère agressive ou entretien défaillant. Un kit de retouche zinc stoppe la propagation.

Erreurs courantes à éviter pour prolonger la durée de vie

Les statistiques SAV pointent toujours les mêmes faux pas. Les éviter coûte moins cher qu’une intervention.

1. Négliger la pente de 1 % : l’eau reste dans la gorge, la rouille s’invite. Vérifier le bon écoulement après chaque gros orage.
2. Nettoyer au nettoyeur haute pression trop près du rail : la couche de zinc part en lambeaux. Préférer un jet doux.
3. Utiliser une graisse trop épaisse en hiver : elle durcit, le portail force et use prématurément les roulements.
4. Laisser pousser la végétation au ras du rail : racines et feuilles retiennent l’humidité, le rail se pique de rouille.
5. Oublier le serrage des fixations à la remise en route de printemps : un rail qui vibre fatigue les soudures et finit par casser.

Un carnet d’entretien glissé dans le coffret de motorisation, daté après chaque intervention, suffit à garder ces bonnes pratiques sous contrôle.

FAQ rail portail coulissant questions essentielles

Quel rail choisir pour terrain en pente

Quand l’allée descend vers la rue, l’enjeu est double : évacuer l’eau et conserver un guidage irréprochable. Pour une pente longitudinale inférieure à 1 %, un rail en V à visser reste le plus simple : il se règle sur cales inox ou rondelles afin d’obtenir un parfait alignement horizontal, indépendamment du sol. Au-delà de 1 %, mieux vaut couler une longrine béton parfaitement plane qui compense la déclivité, puis y sceller un rail V ou U classique. Si la pente est transversale (de droite à gauche), le rail doit simplement être installé de niveau, la différence de hauteur se rattrape avec un seuil béton élargi côté bas. Dans tous les cas, viser un jeu de 3 mm sous le vantail pour éviter le frottement lors des fortes pluies.

Rail galvanisé ou inox en bord de mer

À moins de cinq kilomètres du littoral, les embruns salins attaquent le zinc en quelques saisons. Un rail inox 316L, plus riche en molybdène, triple la durée de vie constatée par rapport au Z275 galvanisé tout en supprimant les retouches anticorrosion. Comptez environ +60 % sur le prix linéaire mais une économie nette sur les peintures, les changements de galets et les interventions de dépannage. Hors zone salée, l’acier galvanisé reste une option compétitive si l’on prévoit un rinçage annuel à l’eau claire et un graissage trimestriel.

Compatibilité du rail avec une motorisation existante

Avant tout achat, relever deux mesures clés : section du rail (largeur et hauteur) et forme de la gorge (V, U ou ronde). La crémaillère du moteur doit longer le rail sans collision et les galets doivent épouser exactement la gorge. La plupart des motorisations résidentielles s’accordent avec un rail V de 60 × 14 mm, supportant jusqu’à 600 kg avec un coefficient de sécurité de 1,5. Si le portail est déjà motorisé, adopter un rail à visser garde la mécanique en place : pas de démontage du moteur ni de reprogrammation des fins de course. Pour un moteur à crémaillère crantée, vérifier que le nouveau rail n’élève pas la hauteur du portail de plus de 5 mm, sinon prévoir une entretoise sous le rail ou un réglage du support moteur.

Clé de voûte du portail coulissant, le rail fixe la sécurité, la longévité et le budget sur des années, bien avant la motorisation. Choisir le bon profil, le bon métal et garder la pente d’1 % suffit à transformer une fermeture banale en équipement durable. Des rails en acier recyclé haute résistance pointent déjà à l’horizon avec une empreinte carbone divisée par deux, la question est donc simple : quand ferez-vous glisser votre projet vers cette nouvelle génération ?
